Arduino最初の躓き
|
秋月からArduinoや細かなパーツと一緒にテスターも購入。電流計が壊れた格安テスターの倍の値段だとさすがに使いやすい。マニュアルが日本語なのでダイオードやトランジスタのチェック方も良く解った。

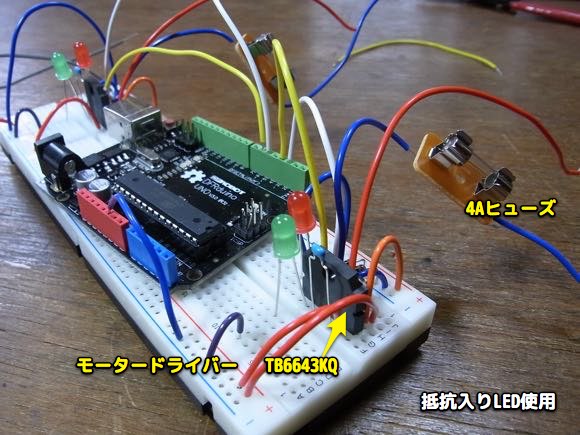

早速ツカサのギヤモーターに流れる電流を測定。 タイヤを強引に止める寸前で6Aは流れていた。孫が乗って計測するとしたら3〜4A位だろうか。 モータの正転・逆転・ブレーキ機能がモータードライバー1個(左右で2個)で出来てしまうが、このTB6643KQの仕様は電源電圧:50V(最大)/出力電流:4.5A(最大)なので電圧は12V使用でOKだがやはり電流が最大で4.5Aは不安。一応4Aのヒューズは付けておいたが試運転開始30秒ほどはプログラム通りに動いて「ニンマリ」したのも床の間でやがて↓動画の通りで実験失敗。
早速ツカサのギヤモーターに流れる電流を測定。
ヒューズは飛んでないし無負荷の状態なので1A前後しか流れてないと思うし赤緑のLEDの点滅からArduinoからは正常に信号は出ている。何故ドライバーが死んだのか?
モーターのONーOFFの繰り返しによる突入電流が原因かな?(一瞬の突入電流ではヒューズは切れないのか?)しかしこれってモータードライバーでそういう用途だし・・・
モータドライバーの種類がいくつかあるがこれが一番扱える電流の高い奴でちょっと困った。
25Aハイパワー DCモータドライバーモジュールならいけそうだが2個ともなるとお値段が・・・ていうか売り切れだった
さらに彷徨うと回路図が見つかった。優秀なお子さん達ありがとう。コメントの流れが参考になった。
Arduinoから離れてしばらくはモータードライバーの設計になりそう。
P.S. 今回壊したモータードライバー TB6643KQの仕様 30秒でドライバーICが150℃以上になって破壊したのかも知れない?
それだけなら放熱板でなんとかなりそうだが4.5A以上は流したいし・・・
モータードライバの続き
モーターのONーOFFの繰り返しによる突入電流が原因かな?(一瞬の突入電流ではヒューズは切れないのか?)しかしこれってモータードライバーでそういう用途だし・・・
モータドライバーの種類がいくつかあるがこれが一番扱える電流の高い奴でちょっと困った。
25Aハイパワー DCモータドライバーモジュールならいけそうだが2個ともなるとお値段が・・・ていうか売り切れだった
さらに彷徨うと回路図が見つかった。優秀なお子さん達ありがとう。コメントの流れが参考になった。
Arduinoから離れてしばらくはモータードライバーの設計になりそう。
P.S. 今回壊したモータードライバー TB6643KQの仕様
それだけなら放熱板でなんとかなりそうだが4.5A以上は流したいし・・・
モータードライバの続き
