2013年 10月 24日
デジカメ外部電源 決着!
|

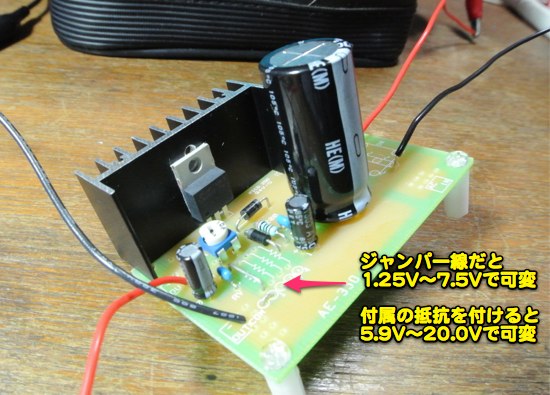

秋月から電源キットが届いた。さっそく組み立てた。
電解コンデンサーのでかいこと! 放熱器も10円の違いだからと大きいのを選んだら基板のスペーサーを付ける穴を塞いでしまって三本足で傾いたまま。三端子レギュレーターと熱伝導両面テープで接着なのでケースに組むときやり直しするつもり。(電源がAC100Vで1〜3Aを連続して流さないかぎりこんなでかい放熱器は不要だったかも。) 部品数が少なく間違えようがないが電源12V接続時はドキドキ!
1.32V〜7.99Vまで自由に出力を変えられるけど・・格安テスターの精度がいつも疑問。そろそろこれ卒業した方が良いのかな・・ ヤッタァ!!! 3.75Vで見事起動!! バッテリー残量表示が非コメさんのコメントの通りで思わずニヤリ。T端子は取りあえず何もせずでOKみたい。
バッテリーの残量ってどうやって解るのかな?T端子から情報得るのだろうか?電圧の変化だけじゃない何かあるんだべな。バッテリーはソーラー発電で常にフル充電されているのでOK牧場。
インターバル撮影も30分ほど試したが問題ないようだ。起動可能電圧はいずれ確認してみたい。
通りすがりの非コメさん改めて情報有り難うございました。 あとはこのいい加減なアダプターを少しまともに作るつもり。

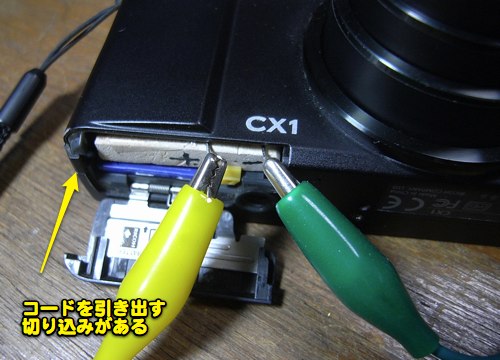

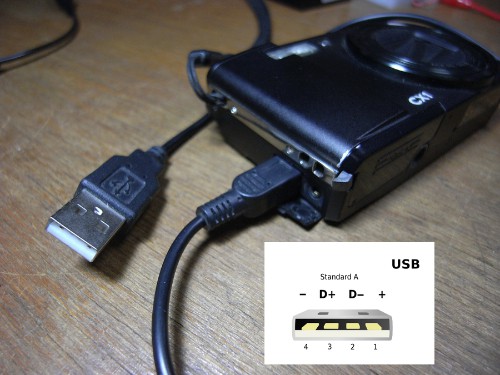

コードの引き出し部分はゴムの蓋になっているのでデジカメ本体は細工しなくてよさそう。 カメラのUSBコネクタに繋ぐリモコンの記事を探して見つけたリモコンCA-1の仕組み。USBの4番はマイナスで1番端子に5Vをチョンと与えればシャッターが切れるだろうか?レリーズ半押しとか出来ないのでピントはマニュアルで10m位にしておいてシャッター一気押しの感じで撮せないかな? これが出来たら赤外線センサーに連動できるんだが・・・やってみないと解らないかも知れないが次なるお楽しみだ。
後日記:結局リモコンCA-1を利用してSWの部分をセンサー連動にする事になった。
外部電源続き
1.32V〜7.99Vまで自由に出力を変えられるけど・・格安テスターの精度がいつも疑問。そろそろこれ卒業した方が良いのかな・・
バッテリーの残量ってどうやって解るのかな?T端子から情報得るのだろうか?電圧の変化だけじゃない何かあるんだべな。バッテリーはソーラー発電で常にフル充電されているのでOK牧場。
インターバル撮影も30分ほど試したが問題ないようだ。起動可能電圧はいずれ確認してみたい。
通りすがりの非コメさん改めて情報有り難うございました。
コードの引き出し部分はゴムの蓋になっているのでデジカメ本体は細工しなくてよさそう。
後日記:結局リモコンCA-1を利用してSWの部分をセンサー連動にする事になった。
外部電源続き
