多接点順次出力
|
田宮のモーターを回して接点を順次切り替えていく装置が出来たが、ICで同様なことが出来ないかネット徘徊を続けていたところこちらの「気の迷い」を眺めているうち”10進ジョンソンカウンタ”ICとか言うTC4017BPなら可能ではないかと思えてきた。検索しても希望の回路図が見つからずまた殆どが英語なので上記の「気の迷い」に出ていた回路図から一部を抜き出して試してみることにした。

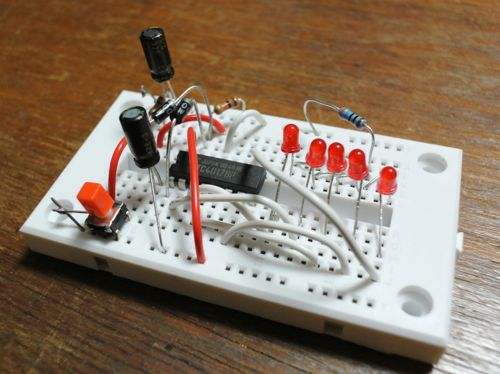

一応下図の通りでタクタイルSW(押したときだけON)を押す度にQ0からQ9まで10個順番に出力先が切り替わっていくが今回は5個だけにして6番目はCLEAR端子に繋げばリセットされて1番目に戻る。 基板は大変便利なブレッドボードと言うものを初めて使ってみた。半田不要なので手軽に検証が可能になる。 CLOCK入力はパルスの立ち上がりで1カウントする様でSW長押しでも1カウントとなる様だ。
■回路図の赤丸部分のパーツはあっても無くても同じ動作だった。順次接点が例えば3番目にあって電源offにした場合次にONの時に4番目から始まって欲しいが上記パーツあっても無くてもリセットされて1番目から始まる。 後日記:再電源ON時の動作が不安定で赤丸部分の”パワーオンリセット”回路は必要だった。
■赤色LEDは先日勉強したトランジスタC1815とリレーに置き換えるとイプシロン発射5連発装置になる。点火装置はやはりニクロム線が確実と思う。しかし回路図見ても解らず組み立ててみないとわからなかったのが、一つ一つの接点が切り替わるまで通電しっぱなしになる事だ。ここは2〜3秒間だけの通電にしないとイプシロン発射後にニクロム線が切断されない場合バッテリーがあがってしまう。またWeb徘徊で方法を探そうと思う。たぶんICの555を使いそうだが1個で済まないかなぁ。
■SWの部分は動物の侵入経路にワイヤーを張ってSW連動にするか、通過センサキット受信機のリレーに繋ごうかと思っている。
一応下図の通りでタクタイルSW(押したときだけON)を押す度にQ0からQ9まで10個順番に出力先が切り替わっていくが今回は5個だけにして6番目はCLEAR端子に繋げばリセットされて1番目に戻る。
■回路図の赤丸部分のパーツは
■赤色LEDは先日勉強したトランジスタC1815とリレーに置き換えるとイプシロン発射5連発装置になる。点火装置はやはりニクロム線が確実と思う。しかし回路図見ても解らず組み立ててみないとわからなかったのが、一つ一つの接点が切り替わるまで通電しっぱなしになる事だ。ここは2〜3秒間だけの通電にしないとイプシロン発射後にニクロム線が切断されない場合バッテリーがあがってしまう。またWeb徘徊で方法を探そうと思う。たぶんICの555を使いそうだが1個で済まないかなぁ。
■SWの部分は動物の侵入経路にワイヤーを張ってSW連動にするか、通過センサキット受信機のリレーに繋ごうかと思っている。
多接点順次出力はイプシロン発射システムへ続く
