2012年 10月 16日

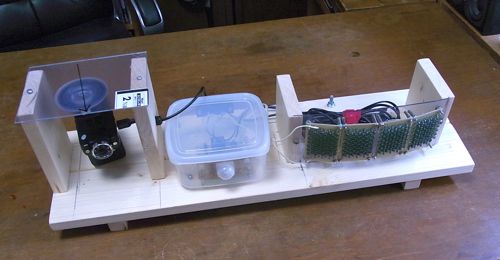

赤外線撮影装置(プロトタイプ IR-X1号)完成
|

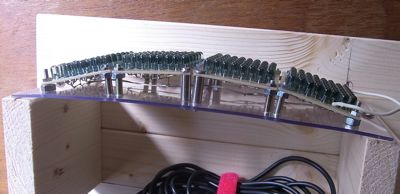

ジャンク箱をあさって出て来た足(スペーサー)で上手いこと組めた。
しかし足一ヶ所当たり長いネジ1本とナット3個で高さを自由に調節出来ると今気が付いた。それならもう少し扇形の角度を広げられる。そのうち防滴仕様に変更する際に作りなおそうと思う。

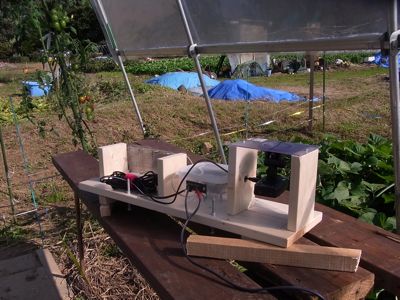

夜中に庭で動作テストしたが予想外の事が二つ判明。

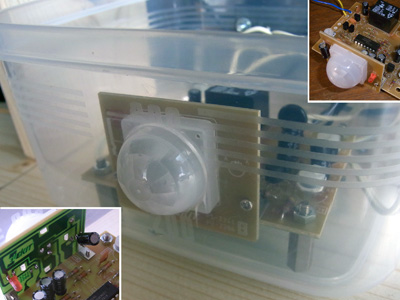

1)レンズの中に赤外線センサーと明るさセンサーも付いていて、明るいと動物や人体を感知してもリレーは動作せず夜間だけリレーをONに出来(昼間無駄に赤外線照明を点灯しなくて済む)る。しかし問題発生、夜間動物を感知してスイッチが入るとめでたく赤外線照射器が点灯するのだがセンサーがその途端に明るいと判断してリレーをoffにしてしまう・・すると暗くなるのでまたリレーがONになり・・・動物が居る間はリレーがカチカチカチカチとON-OFFの無限ループになってしまう。センサーと赤外線照射器の間に遮蔽板を挟んでも同様なので対象物からの反射光に反応している様だ。
これはもうしょうがないので明るさセンサーの感度を落として明るくてもリレーがONになるように設定した。日中はタイマーで電源を断つのでそれでも良いと思うし。
2)カメラの液晶モニターは手動でoffに出来るのだが電源が入る度に一度操作しないといけない。つまりタイマーで夜間だけ装置に電源供給すると液晶モニターは一晩中表示したままになる。
プロトタイプ IR-X1号の消費電力を測定してみようと980円のテスターをかましてみたら250mAのヒューズが飛んだ・・・なのでそれ以上の電流が流れるようだ。
YouTubeで動作確認公開
by ainame60
| 2012-10-16 23:46
| 趣味・娯楽
|
