2015年 10月 07日
猪撃退機・壁にぶち当たる
|
猪撃退機の作成で当ブログを参考にしてる人が居るかも知れなので緊急告知!! まずはMP3プレイヤー二個目も壊れた・・・じゃない! こ・わ・し・てしまった。
回路通りに組み立てたので結線等の間違えはないはず。 この回路図の動作説明
①12Vから三端子レギュレーターで3.3V取り出しMP3プレーヤーに常に電源供給し24時間再生しっぱなしにする。(畑に日参出来ないため)
②昼夜センサーで暗くなったらリレーがONになり回路③へ3.3V供給
③タイマーIC555のフリーラン回路で3分OFF1分ONを繰り返しメガホンへの12V供給を制御する。
こころが実際に稼働してみると
③の回路がOFFでメガホンへ12Vは供給されていない状態なのにMP3プレイヤーの再生音がメガホンから聞こえてくるのだ・・ごく小さな音量で例えると、電車の中で他人のヘッドホンからシャカシャカ漏れ聞こえる感じ。3〜4分そのままにしといたらMP3プレイヤーが壊れてしまった。1回目も同じ様な経緯で壊れて配線ミスと片付けたがどうやらこの回路に問題があるようだ。

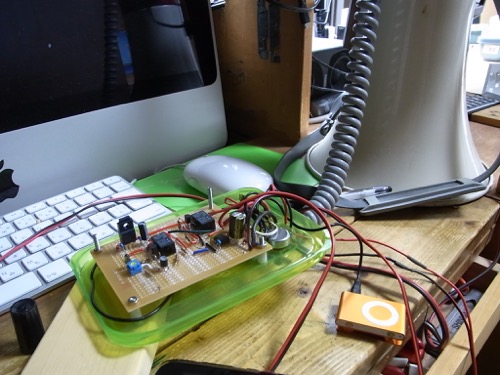

壊れたときMP3プレイヤーは熱を持っていた ←これ多分重要な症状。 iPodシャッフル(appleのMP3プレーヤー)のイヤホンジャックに繋いでみると正常に動作する。
3分OFFで12V供給されて無いときには無音でiPodシャッフルのボリューム上げても漏れて聞こえることはない。1分ONの時は当然盛大にメガホンから音楽が流れる。
(iPodシャッフルは外部電源仕様に改造は無理そうなので猪撃退機には使えない)
1)MP3プレーヤーの内蔵バッテリーを外して3.3Vを直結で1〜2分しか試していない。回路に繋いでない状態で長時間テストが必要か?
2)このテストがOKなら②③の回路とMP3プレーヤーの電源を切り離したらOKかと思う。(iPodシャッフルならOKなので)
しかしメガホンの電源OFFなのに何故音が漏れ聞こえてくるのか?この辺の理由が解らないと三個目のMP3プレイヤーも壊してしまうかも知れない。
昔電波少年の皆さんどうしたもんでしょう?
回路通りに組み立てたので結線等の間違えはないはず。
①12Vから三端子レギュレーターで3.3V取り出しMP3プレーヤーに常に電源供給し24時間再生しっぱなしにする。(畑に日参出来ないため)
②昼夜センサーで暗くなったらリレーがONになり回路③へ3.3V供給
③タイマーIC555のフリーラン回路で3分OFF1分ONを繰り返しメガホンへの12V供給を制御する。
こころが実際に稼働してみると
③の回路がOFFでメガホンへ12Vは供給されていない状態なのにMP3プレイヤーの再生音がメガホンから聞こえてくるのだ・・ごく小さな音量で例えると、電車の中で他人のヘッドホンからシャカシャカ漏れ聞こえる感じ。3〜4分そのままにしといたらMP3プレイヤーが壊れてしまった。1回目も同じ様な経緯で壊れて配線ミスと片付けたがどうやらこの回路に問題があるようだ。
壊れたときMP3プレイヤーは熱を持っていた ←これ多分重要な症状。
3分OFFで12V供給されて無いときには無音でiPodシャッフルのボリューム上げても漏れて聞こえることはない。1分ONの時は当然盛大にメガホンから音楽が流れる。
(iPodシャッフルは外部電源仕様に改造は無理そうなので猪撃退機には使えない)
1)MP3プレーヤーの内蔵バッテリーを外して3.3Vを直結で1〜2分しか試していない。回路に繋いでない状態で長時間テストが必要か?
2)このテストがOKなら②③の回路とMP3プレーヤーの電源を切り離したらOKかと思う。(iPodシャッフルならOKなので)
しかしメガホンの電源OFFなのに何故音が漏れ聞こえてくるのか?この辺の理由が解らないと三個目のMP3プレイヤーも壊してしまうかも知れない。
昔電波少年の皆さんどうしたもんでしょう?
