2013年 09月 06日
システム不具合解消
|

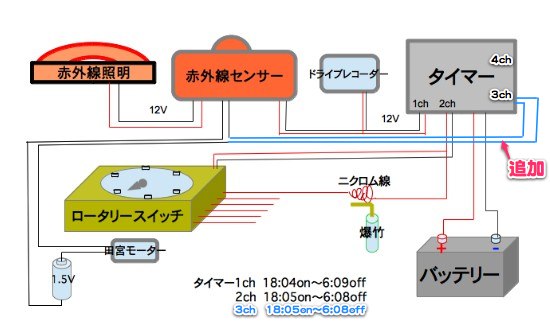

赤外線感知ドラレコ撮影兼爆竹点火システムはタイマーで夜間だけ稼働させていたが、赤外線センサー電源ON時に発生するノイズで田宮のモーターが2秒ほど回ってしまう障害があった。回避策として4chタイマーの未使用だった3chと4chのオープンコレクタ出力にリレーを付け足して田宮モーターを1分遅れでスタンバイさせることにした。
1〜4ch出力側にあるトランジスタは既に馴染みとなった2SC1815だし迷うこと無くリレーを増設。 12V駆動リレー3Aと高速スイッチングダイオード30V100mAと良くわからないバリスタ耐圧120Vを取り付ける。バリスタは田宮のモーターだけ制御するなら無くても良いのかも知れないが一応1ch2chと同様に組み込んだ。 百均のタッパーにギリギリ押し込めた。 早速動作テスト。赤外線センサー電源ON時には田宮モーターへの結線がoffになっているので当然ノイズの影響なしで不具合解消。
by ainame60
| 2013-09-06 19:55
| DIY・電子工作
|
