2012年 10月 08日
ビニールハウス完成
|
昨日の記録

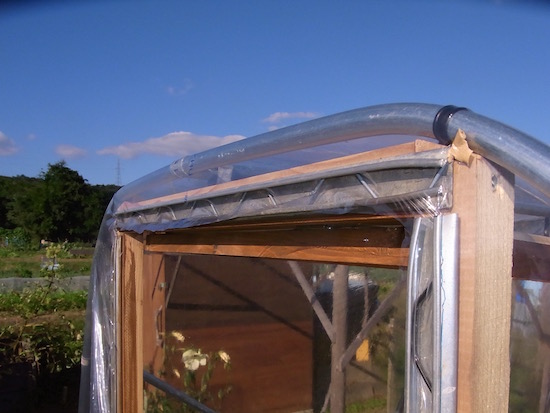

入り口 木枠とビニールの繋ぎはビニペットを利用。参考ビニールハウス資材

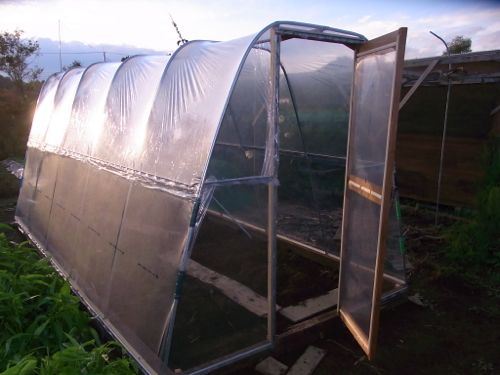

トップリ日が暮れる頃やっとビニールハウスが完成。家族全員A型なので実に丁寧な作業となって時間がかかってしまう。
東側に出入り口があるが西側は上下二枚の窓が開閉式で取り外しも可能。木枠にしてあるので網戸の設置も容易。
東側に出入り口があるが西側は上下二枚の窓が開閉式で取り外しも可能。木枠にしてあるので網戸の設置も容易。
5月〜10月の間は入り口と窓側ともに網戸のまましている。
夕食後は電子工作 昨年こしらえた赤外線センサーは実戦前に電源のプラマイを間違えて壊してしまっていた。火を噴いた三端子レギュレータを交換したが直らず放置してあったが再度眺めているとトランジスターが1個割れているのとコンデンサーも一つ焦げているのを見つけた。
こいつを直して赤外線投光器を作動させたいが・・よく考えるとセンサーの視野角が非常に狭いのが難点。
視野角の広いモノに出来ないかネット徘徊で見つけたリレー付き人体感知センサー (PS-3241)。 早速取り寄せ組立ててみた。
仕様
電源 DC9V~13V(安定化不要)
検出範囲 1m〜5m可変
検出角度 上下左右20度
タイマー設定 1〜35秒(動物に感応していれば自動延長)
明るさ検出機能(夜間だけ動作可)
等々 全てが私の要求するままに設計されたと思えるほどドンピシャな工作キット・・・なのだがチョイとほろ酔いでこしらえたのがいけなかった。組立は慎重に2時間程だが動作確認が上手くいかない。作動したりしなかったり3個ある可変抵抗をあれこれ弄くったがどうも調節出来ない。パーツの付け間違いや極性のチェックも点検するも0時を回ったところで諦めて就寝。 今朝酔いが醒めた頭で再度チェックすると明るさセンサーは機能しているが赤外線センサーが不調のようだ。基盤基板を持ち上げたり斜めにしたりするとリレーがカチカチすることに気が付いた。これは接触不良だと決めつけ赤外線センサーの矢印部分の半田の盛りつけが怪しいと睨み再度半田を流し込んでみると無事正常動作するようになった。(画像は盛り付け後)
3mの距離で室内での実験は体を毛布で隠し(赤外線の遮光)腕だけ出して動かしてみたがちゃんと感知している。
電子工作も結構続けたが半田付けが下手で動かないのは始めて・・・
今回の学習・・酒飲んで電子工作はしない事。
お次は赤外線LED200発の到着を待って工作は続く。
夕食後は電子工作
こいつを直して赤外線投光器を作動させたいが・・よく考えるとセンサーの視野角が非常に狭いのが難点。
視野角の広いモノに出来ないかネット徘徊で見つけたリレー付き人体感知センサー (PS-3241)。
仕様
電源 DC9V~13V(安定化不要)
検出範囲 1m〜5m可変
検出角度 上下左右20度
タイマー設定 1〜35秒(動物に感応していれば自動延長)
明るさ検出機能(夜間だけ動作可)
等々 全てが私の要求するままに設計されたと思えるほどドンピシャな工作キット・・・なのだがチョイとほろ酔いでこしらえたのがいけなかった。組立は慎重に2時間程だが動作確認が上手くいかない。作動したりしなかったり3個ある可変抵抗をあれこれ弄くったがどうも調節出来ない。パーツの付け間違いや極性のチェックも点検するも0時を回ったところで諦めて就寝。
3mの距離で室内での実験は体を毛布で隠し(赤外線の遮光)腕だけ出して動かしてみたがちゃんと感知している。
電子工作も結構続けたが半田付けが下手で動かないのは始めて・・・
今回の学習・・酒飲んで電子工作はしない事。
お次は赤外線LED200発の到着を待って工作は続く。
