2012年 09月 24日
高圧検電器考察
|
高圧検電器は Asunaro-netさんが公開している回路図をソックリ真似て作ってみた。

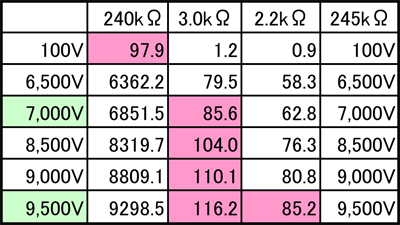

理屈がよく理解できないながら中学のオームの法則を思い出し各抵抗毎の分圧を計算してみた。

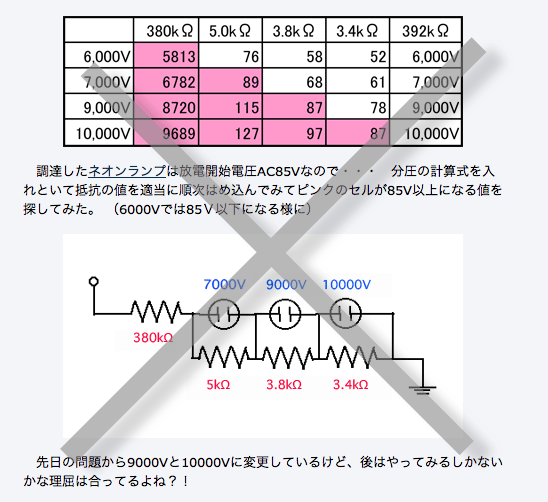

久しぶりのエクセル起動!!※※※※※※※※※※※※※※※※※※※※※※※※※※※※ ※※※※※※※※※※※※※※※※※※※※※※※※※※※※

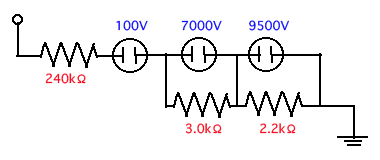

↑ ここまでは自力でこぎ着けたが、昨夜愼さんからご教示頂いた。これではネオンランプの定格電流をはるかに超える電流が流れるとの事で示された回路で再検討。 左の保護抵抗に直列に繋いだネオンランプは100V以上で点灯。(細かくは97.9V以上)
2番目が7000V前後、3番目は9500V前後で点灯するはず。 (左の列はピンクの表示忘れた!)
一応6500Vでは3.0kΩの分圧は79.5Vで9000Vでは2.2kΩの分圧は80.8Vなので点灯しないはず。
(ネオンランプの規格が放電開始電圧-AC85V、定格電流-4.5mA)
抵抗値についても今回初めて勉強でE-24系列の数値を使用した。
クリアカットに上手くいくか解らないが9000V前後が確認出来ると良いと思って作ってみる。実際の電柵は5000V以上で効果があるそうで漏電による電圧低下のチェック用には初めに作った1台あれば充分なのだが。
※試作品ができたらゴム長ゴム手袋着用でテストしてみます(笑)
続きはこちら

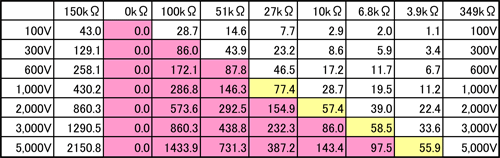

各電圧と各抵抗毎の分圧の計算式は一つだけ入れて$マークを付けて縦横ズラズラコピーするだけ、数値の書式設定とかも忘れずに覚えていた←偉いな自分!
ネオンランプが約80Vで点灯するモノなので、1000Vの場合27kΩの分圧77.4Vは辛うじてOKだろうと思うが、他の黄色マークで例えば左端のランプの100Vでの分圧は43Vなので点灯せず、実際は200V位じゃないと点灯しないのではないかと思う。しかし大まかにはこんな理屈で良いのではないか?!
考察が正解だとしてより高電圧が判定できる検電器の回路図の検討の続き。
↑ ここまでは自力でこぎ着けたが、昨夜愼さんからご教示頂いた。これではネオンランプの定格電流をはるかに超える電流が流れるとの事で示された回路で再検討。
2番目が7000V前後、3番目は9500V前後で点灯するはず。
一応6500Vでは3.0kΩの分圧は79.5Vで9000Vでは2.2kΩの分圧は80.8Vなので点灯しないはず。
(ネオンランプの規格が放電開始電圧-AC85V、定格電流-4.5mA)
抵抗値についても今回初めて勉強でE-24系列の数値を使用した。
クリアカットに上手くいくか解らないが9000V前後が確認出来ると良いと思って作ってみる。実際の電柵は5000V以上で効果があるそうで漏電による電圧低下のチェック用には初めに作った1台あれば充分なのだが。
※試作品ができたらゴム長ゴム手袋着用でテストしてみます(笑)
続きはこちら
by ainame60
| 2012-09-24 12:56
| 趣味・娯楽
|
Comments(6)
Commented
by
脱帽の..|愼|
at 2012-09-25 07:49
x
おはようございます。愼さんは”1kv”以上の電圧は経験がありません。12日の電柵スパークの動画・・・大変怖いであります。
ゴム長履いて安全第一の作業をお願いします。
頭の中がすかすかになった2日間でした、、、校長せんせに「乾杯モンテカルロ♪」
ゴム長履いて安全第一の作業をお願いします。
頭の中がすかすかになった2日間でした、、、校長せんせに「乾杯モンテカルロ♪」
0
Commented
by
ケンタ
at 2012-09-25 20:04
x
Commented
by
..|愼|
at 2012-09-25 21:12
x
おとろしい9000ボルトの世界・・・愼さんにはできません!!
ひょとしたら、プラグにだって火が飛ばせるかも・・・
>定格電流をはるかに超える電流が流れる
ネオンランプは壊れないと思いますが・・・半端な抵抗は燃えてしまうかも・・・W=I*I*R。検電器の先が抵抗直列(ランプ無しで)で大地へ抜けます・・・
十分に楽しめましたね、ケンタさん。
ひょとしたら、プラグにだって火が飛ばせるかも・・・
>定格電流をはるかに超える電流が流れる
ネオンランプは壊れないと思いますが・・・半端な抵抗は燃えてしまうかも・・・W=I*I*R。検電器の先が抵抗直列(ランプ無しで)で大地へ抜けます・・・
十分に楽しめましたね、ケンタさん。
Commented
by
ケンタ
at 2012-09-25 22:10
x
そうですか! ネオンランプじゃなくて 抵抗の方が危なかったんですね
ジャンク箱の抵抗でショートさせてみますかねカメラ回しながら・・ウソです(笑)
試作品は1台目と同じ 1/2Wと1/4Wの抵抗でOKですよね?
ジャンク箱の抵抗でショートさせてみますかねカメラ回しながら・・ウソです(笑)
試作品は1台目と同じ 1/2Wと1/4Wの抵抗でOKですよね?
Commented
by
..|愼|
at 2012-09-25 22:30
x
危ない”30円火遊び”はいけませんよ、、ケンタさん。
元の検電器(5000V以上で動作)に9000V?かけて問題なかったみたいですから、大丈夫ではないでしょうか。パルス電流ですもんね。
燃えそうになったら「抵抗にズーム、イン」を是非ともお願いします、、、笑
ほんと、電波おじさんになってしまいました(笑)
元の検電器(5000V以上で動作)に9000V?かけて問題なかったみたいですから、大丈夫ではないでしょうか。パルス電流ですもんね。
燃えそうになったら「抵抗にズーム、イン」を是非ともお願いします、、、笑
ほんと、電波おじさんになってしまいました(笑)
Commented
by
ケンタ
at 2012-09-26 08:50
x
パルスを2〜3発チェックするだけですしね。
ジャンク箱探して費用節約できたら良いな♪
ジャンク箱探して費用節約できたら良いな♪
