2012年 09月 19日
中学理科の復習・オームの法則
|
・最大定格/VRRM:400V
・最大定格/IFSM(50Hz):80A
・最大定格/IO:3.0A
・VFM(max):1.0V
・VFM条件IFM:3.0A
上の三つはフムフムなんだが、VFM(max) 1.0Vとは電圧降下が最大1.0Vと言う事なのかな。

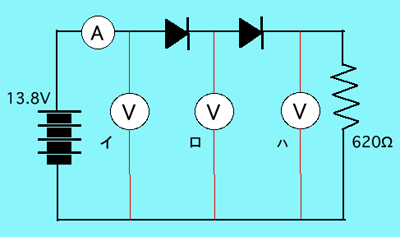

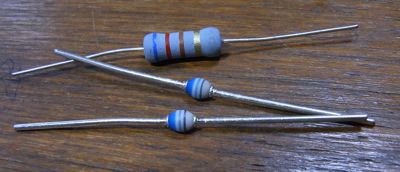

抵抗はジャンク箱にあった620Ω

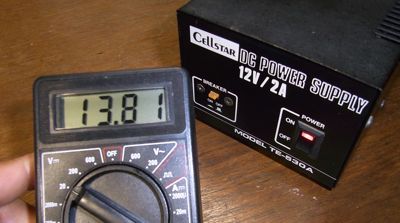

電流計はΩの法則で 13.8V/620Ω=22.3mA (ダイオードの抵抗0として)
イは13.8Vだろうとは思いますが・・・・
ロとハはダイオード1個又は2個入れた場合の電圧を表示するは正解でしょうか?
一個あたり0.6V降圧なら3個必要になりますか・・・
by ainame60
| 2012-09-19 21:22
| 趣味・娯楽
|
Comments(11)
Commented
by
昔電波少年
at 2012-09-20 05:32
x
おはようございます。昔電波少年もすっかり歳をとり短い睡眠時間で満足の毎日です。全く本題とは関係ないのですが、
>ケンタさんの「IQ値」がやっぱり気に・・・
IQの平均値は100であり、85–115の間に約68%の人が収まり、70–130の間に約95%の人が収まる(Wiki)。たまたま日記を拝見するたびに「脱帽」の毎日でございます。
では、本題。さすがケンタさん、実験回路は完璧(過ぎ)かと、笑。回路には、ざっと20mA流れそうですから、
・抵抗では0.5Wほど消費 → 1Wぐらいはありそう?
・VFM(max):1.0V、VFM条件IFM:3.0A
このダイオードに20mAを流して使用するとき、順方向の「電圧-電流特性」のどのあたりになるのかは、、、結果を楽しみにしています。
↓パンが美味しそうです。温かいコーヒーにちょっとつけて
>ケンタさんの「IQ値」がやっぱり気に・・・
IQの平均値は100であり、85–115の間に約68%の人が収まり、70–130の間に約95%の人が収まる(Wiki)。たまたま日記を拝見するたびに「脱帽」の毎日でございます。
では、本題。さすがケンタさん、実験回路は完璧(過ぎ)かと、笑。回路には、ざっと20mA流れそうですから、
・抵抗では0.5Wほど消費 → 1Wぐらいはありそう?
・VFM(max):1.0V、VFM条件IFM:3.0A
このダイオードに20mAを流して使用するとき、順方向の「電圧-電流特性」のどのあたりになるのかは、、、結果を楽しみにしています。
↓パンが美味しそうです。温かいコーヒーにちょっとつけて
0
Commented
by
ケンタ
at 2012-09-20 06:52
x
私はワクワクドキドキで3時に眼が醒めました(笑)
自分の「IQ値」を疑いたくなりました!
先日コメント頂いてるのに「電圧-電流特性」理解出来てませんでしたので
あの電撃装置での電流が解らないと電圧降下も正確に解らないでしたね。
とりあえずこの回路で測定してみました
電流は19.7mA(ダイオードの抵抗分だけ下がりましたかね)
イ 13.79V
ロ 13.11V
ハ 12.44V
980円のテスターにコンマ二桁の意味はあるか解りませんがダイオード1個で0.67〜0.68V低下しました。
電撃装置は多分100mA程度でしょうから0.7V/1個ぐらいと予想できますね。
再度朝寝してから出かけますか(笑)
自分の「IQ値」を疑いたくなりました!
先日コメント頂いてるのに「電圧-電流特性」理解出来てませんでしたので
あの電撃装置での電流が解らないと電圧降下も正確に解らないでしたね。
とりあえずこの回路で測定してみました
電流は19.7mA(ダイオードの抵抗分だけ下がりましたかね)
イ 13.79V
ロ 13.11V
ハ 12.44V
980円のテスターにコンマ二桁の意味はあるか解りませんがダイオード1個で0.67〜0.68V低下しました。
電撃装置は多分100mA程度でしょうから0.7V/1個ぐらいと予想できますね。
再度朝寝してから出かけますか(笑)
