2011年 01月 20日
換気扇付きのビニールトンネル
|
春先早くから野菜を育てるのにビニールトンネルは大変有効なのだが、日中は驚くほど高温多湿となり換気が必要である。畑が近ければ昼前にトンネルの裾をあけ夕方閉めれば何てことはないのだが、ちょっと畑が遠いとそうもいかない。
ソーラーシステム導入に当たり換気扇付きのトンネルを考えてみた。
換気扇はPC用のファンでPFN-M0120Lを2個取りあえず注文してある。防水ってのが決めてで畑で野ざらしでの使用なのでありがたい。ところでパソコン用で防水仕様ってどんな意味があるんじゃろ・・?
一応スペックは
定格入力 DC12V 0.30A
風量 62.9CFMとある
CFMとはグーグルに聞くと1CFMは0.028m³/minなんだとか。
すると0.028×62.9=1.76なので
1分間に1.76m³の空気を換気できるって事かいな?!

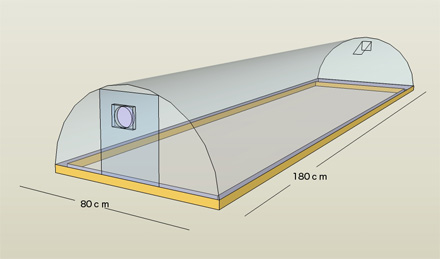

久しぶりにGoogle SketchUpを起動して作図してみた。 恒久的に使いまわし出来る様に2×4材で枠組みしトンネル資材を組立てる。
ファンの部分はアクリル板を加工し固定、外気吸入口はカッターでUの字にカットするだけ。
で、容積なんだがトンネルが円柱の半分として
(0.4×0.4×3.14×1.8)÷2 =0.45m³
ファン一発で0.45÷1.76=0.256分=15.6秒
何らロスがないとすると15〜6秒でトンネル内を全て換気可能って事!?

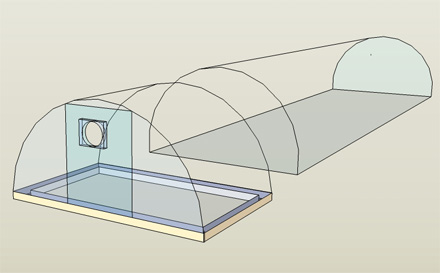

・・・皆様のツッコミ大歓迎!! こちらは発展型のアイディア
畝幅は80cm固定だが奥行き40cm位のユニットをこしらえて、後は普通にビニールトンネルにドッキングするだけ。これだと畝長が自由に出来る。
こんさんに教えてもらったセンサーで35〜40℃位で作動する様にするつもりなんだけど、お日様が出ている時だけ回れば良いのだから5〜10wの小さなパネル直結(コントローラなし)でも大丈夫かな? 定格入力0.3Aのファンなので出力がそれ以上のパネルでバッテリー充電を考えなければ良いように思えるけど、どうなんだろう。
※ m³って環境によって文字化けするんでしたっけ?
ソーラーシステム導入に当たり換気扇付きのトンネルを考えてみた。
換気扇はPC用のファンでPFN-M0120Lを2個取りあえず注文してある。防水ってのが決めてで畑で野ざらしでの使用なのでありがたい。ところでパソコン用で防水仕様ってどんな意味があるんじゃろ・・?
一応スペックは
定格入力 DC12V 0.30A
風量 62.9CFMとある
CFMとはグーグルに聞くと1CFMは0.028m³/minなんだとか。
すると0.028×62.9=1.76なので
1分間に1.76m³の空気を換気できるって事かいな?!
久しぶりにGoogle SketchUpを起動して作図してみた。
ファンの部分はアクリル板を加工し固定、外気吸入口はカッターでUの字にカットするだけ。
で、容積なんだがトンネルが円柱の半分として
(0.4×0.4×3.14×1.8)÷2 =0.45m³
ファン一発で0.45÷1.76=0.256分=15.6秒
何らロスがないとすると15〜6秒でトンネル内を全て換気可能って事!?
・・・皆様のツッコミ大歓迎!!
畝幅は80cm固定だが奥行き40cm位のユニットをこしらえて、後は普通にビニールトンネルにドッキングするだけ。これだと畝長が自由に出来る。
こんさんに教えてもらったセンサーで35〜40℃位で作動する様にするつもりなんだけど、お日様が出ている時だけ回れば良いのだから5〜10wの小さなパネル直結(コントローラなし)でも大丈夫かな? 定格入力0.3Aのファンなので出力がそれ以上のパネルでバッテリー充電を考えなければ良いように思えるけど、どうなんだろう。
※ m³って環境によって文字化けするんでしたっけ?
by ainame60
| 2011-01-20 11:19
| DIY・電子工作
|
Comments(9)
またまた、凄い事しますね~。
次々と、新展開が有るので面白いです。
ところで、この方法だと、野菜の収穫はどうするのですか??
次々と、新展開が有るので面白いです。
ところで、この方法だと、野菜の収穫はどうするのですか??
0
Commented
by
Oka-Pon@北海道
at 2011-01-20 21:50
x
何でもそうですが、考えてる時が一番楽しかったりします(へへ)
良くお邪魔する同僚宅は、離農農家を買い取ってますから莫大な土地があり、その中にビニールハウスも造ってます。
昔は20mmくらいのパイプ使ったモノが主流やったらしいですが、最近は更に太い25mmくらいのに
皆さん建て替えてるらしいです。
知人(同僚)は古いのを大量に貰って備蓄してまして、オイラにも使うならあげる・・・とは言われてますが、
ビニールハウス作ったら、それで庭が無くなる?(悲しい)
しかし、ビニールハウスは魅力ですよね~(へへ)
良くお邪魔する同僚宅は、離農農家を買い取ってますから莫大な土地があり、その中にビニールハウスも造ってます。
昔は20mmくらいのパイプ使ったモノが主流やったらしいですが、最近は更に太い25mmくらいのに
皆さん建て替えてるらしいです。
知人(同僚)は古いのを大量に貰って備蓄してまして、オイラにも使うならあげる・・・とは言われてますが、
ビニールハウス作ったら、それで庭が無くなる?(悲しい)
しかし、ビニールハウスは魅力ですよね~(へへ)
Commented
by
konkichi2007 at 2011-01-20 22:37
そうそう♪
あれやこれやと考えてる時が一番楽しいときですね
車弄りも考えてる時はメチャ楽しいけど、作業中は手足が傷だらけ…
終わってみれば自己満足でした~(笑)
因みにファンだけってのは有りでしょうけど
W=VAって事は単純計算で12×0.3=3.6
2個だと7.2W 力率がどうの… 抵抗が…
なんて考えると10W程度のパネルは要りそうな気がします…
と思いつつも…
パネルの電圧が12V以上の時はどう計算するんだっけ?
忘れちまいました… (^。^;)
ケンタさん
初めてお邪魔した頃に、こちらでGoogle SketchUpを見て…
使いたいと落としたものの未だに使いこなせておりません。。。
才能ないみたい…(ーー;)
㎥は機種依存文字だからOSとか機種によっては文字化けの可能性はありますね
”m3”とか書く方がいいかもしれませんけど、あんまり気にしなくていいんじゃないですか?(^▽^)
あれやこれやと考えてる時が一番楽しいときですね
車弄りも考えてる時はメチャ楽しいけど、作業中は手足が傷だらけ…
終わってみれば自己満足でした~(笑)
因みにファンだけってのは有りでしょうけど
W=VAって事は単純計算で12×0.3=3.6
2個だと7.2W 力率がどうの… 抵抗が…
なんて考えると10W程度のパネルは要りそうな気がします…
と思いつつも…
パネルの電圧が12V以上の時はどう計算するんだっけ?
忘れちまいました… (^。^;)
ケンタさん
初めてお邪魔した頃に、こちらでGoogle SketchUpを見て…
使いたいと落としたものの未だに使いこなせておりません。。。
才能ないみたい…(ーー;)
㎥は機種依存文字だからOSとか機種によっては文字化けの可能性はありますね
”m3”とか書く方がいいかもしれませんけど、あんまり気にしなくていいんじゃないですか?(^▽^)
Commented
by
ケンタ
at 2011-01-21 10:32
x
Commented
by
ケンタ
at 2011-01-21 10:34
x
Oka-Ponさん
Oka-PonさんもDIYerですなぁ 出来てしまったらお終いって感じが多くないですか(笑)
19ミリの単管パイプと19ミリのU字型ツルものパイプで小型のビニールハウスもどきを作ってまして、これに関しては村では私が教祖様ですが、大きなハウスになると25ミリぐらいは必要ですね。お友達のところにフェリーに乗って貰いに行きたいです!!
え〜ところでBBSにカキコしましたので・・・(^。^;)
Oka-PonさんもDIYerですなぁ 出来てしまったらお終いって感じが多くないですか(笑)
19ミリの単管パイプと19ミリのU字型ツルものパイプで小型のビニールハウスもどきを作ってまして、これに関しては村では私が教祖様ですが、大きなハウスになると25ミリぐらいは必要ですね。お友達のところにフェリーに乗って貰いに行きたいです!!
え〜ところでBBSにカキコしましたので・・・(^。^;)
Commented
by
ケンタ
at 2011-01-21 10:36
x
こんさん
考えるとDIYerのほとんどが自己満足の世界でしょうか(笑)
W=VA V=IR 懐かしい・・・けどよく解らない(笑)
ファン一発だといけそうですよね?! 多分いけるウン!!
Google SketchUpはね・・・結局手書きが1番早いですね〜
機種依存文字・・・なにせ極少数派のマック党なのでその辺いつも気苦労させられます
考えるとDIYerのほとんどが自己満足の世界でしょうか(笑)
W=VA V=IR 懐かしい・・・けどよく解らない(笑)
ファン一発だといけそうですよね?! 多分いけるウン!!
Google SketchUpはね・・・結局手書きが1番早いですね〜
機種依存文字・・・なにせ極少数派のマック党なのでその辺いつも気苦労させられます
え??木枠ごと持ち上げるとしたら
トンネル支柱はどうなるんですか??
曲がりません??
ビニールも破けたりそそうですし~~
雪も枠の辺りに積ってるでしょうし…・
私の場合、トンネルはしたものの
収穫が面倒で…、冷たいし寒いし…。
何か良い方法考えた方が…(今の内に)
トンネル支柱はどうなるんですか??
曲がりません??
ビニールも破けたりそそうですし~~
雪も枠の辺りに積ってるでしょうし…・
私の場合、トンネルはしたものの
収穫が面倒で…、冷たいし寒いし…。
何か良い方法考えた方が…(今の内に)
Commented
by
ケンタ
at 2011-01-21 21:36
x
作図がヘタなのかなぁ〜
木枠にトンネル支柱をはめ込むって感じで床のないかまぼこ型宿舎のイメージです。
木枠の四隅はペグなんかで固定しますが・・・
http://ainame60.exblog.jp/15029606/
こいつを大きく作るって感じですね
換気扇が必要なトンネルは
3月〜4月まだ霜が降りるかも知れない時期に、トウモロコシとか他人よりも早く種蒔きして苗を作りたいって時ですね。スイカなんかもお盆の時期に収穫しようとすれば5月初旬に苗を植えつけますが、どちらも生育初期は未だ寒いからトンネルかけますが、暑すぎて蒸れても困りますから換気扇が有効かなぁ〜と思っております。
で、収穫の時期の夏前には撤去しております。
トンネルの裾に単管パイプなどパッカーで止めるって方法も雪が降ったらお手上げですね
アリさん新開拓地にビニールハウス是非如何ですか?
木枠にトンネル支柱をはめ込むって感じで床のないかまぼこ型宿舎のイメージです。
木枠の四隅はペグなんかで固定しますが・・・
http://ainame60.exblog.jp/15029606/
こいつを大きく作るって感じですね
換気扇が必要なトンネルは
3月〜4月まだ霜が降りるかも知れない時期に、トウモロコシとか他人よりも早く種蒔きして苗を作りたいって時ですね。スイカなんかもお盆の時期に収穫しようとすれば5月初旬に苗を植えつけますが、どちらも生育初期は未だ寒いからトンネルかけますが、暑すぎて蒸れても困りますから換気扇が有効かなぁ〜と思っております。
で、収穫の時期の夏前には撤去しております。
トンネルの裾に単管パイプなどパッカーで止めるって方法も雪が降ったらお手上げですね
アリさん新開拓地にビニールハウス是非如何ですか?
